珠海三灶镇某公司厂房屋顶成功实施光伏优化器项目（新建分布式光伏电站）

项目落地时间：2023年11月

项目地点：珠海项目

实施单位：中能建（珠海）综合能源服务有限公司

项目背景

本项目备案总规模为376.2kW，实际安装容量为376.2kWp，接入一个0.4kV网并点。组件采用JAM72D40-570/GB，共计组件688块，逆变器采用锦浪GCI-80K-5G-MAX，共计4台。

项目亮点

1. 本电站为新建电站，基于设计之初软件预测电量分析，通过加装优化器实际提升9.6%发电量。
2. 本项目通过加装优化器数据对比，实际提升发电量8.45%。
3. 本电站在设计之初，规划遮阴区域有效利用，通过加装优化器，约能提升20%的装机容量。
4. 经过实际数据验证，发现有遮阴组件实际发电量已趋近于组件正常无遮阴发电量，三个月发电量相差仅13度。
5. 经过测算与实际数据比对发现，此新遮阴组串全装优化器后的数据优于仅对遮阴组件安装优化器的效果。

投资回报

提升8.45%发电效率，预计回本周期为6年，未来会带来25年的持续受益。

项目勘察与实施

1. 客户光伏项目容量

容量：376.2kW  光伏组件688块   逆变器采用锦浪GCI-80K-5G-MAX，共计4台。

2. 目标优化组件

JAM 570W

3. 逆变器情况

逆变器采用锦浪GCI-80K-5G-MAX

4. 优化器安装数量

长园飞轮光伏功率优化器 600W一拖一版本

项目实施现场图

现场勘探

本次参与测试的组串为NB01L04、NB01L06共计组件数量32块，安装优化器24个，01逆变器共计组件128块，本次测试占01逆变器的18.75%。方案：所有组件都安装光伏优化器，共计安装优化器16台，NB0106不分组件会存在被遮阴对存在遮阴的㢟安装光伏优化器，共计安装优化器4台。

NB01L04遮阴模拟（实验组）（组串有遮阴全装优化器）

NB01L06遮阴模拟（实验组）（组串有遮阴部分装优化器）

NB01L03遮阴模拟（对照组）（组串无遮阴没装优化器）

NB02L07遮阴模拟（对照组）（组串有遮阴没装优化器）

软件电量预测：

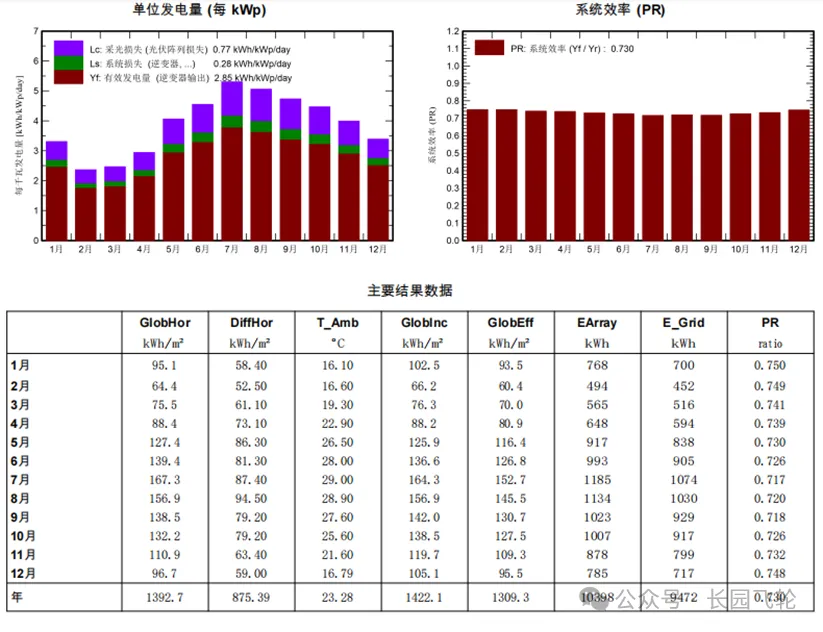

1. NB01L04的用PVsyst的电量预测（E_Grid列为发电量）

2. NB01L06的用PVsyst的电量预测（E_Grid列为发电量）

3. NB01L03的用PVsyst的电量预测（E_Grid列为发电量）

4. NB02L07的用PVsyst的电量预测（E_Grid列为发电量）

项目实施效果

1. 预测数据与实际对比：

2023年12月份到1月份总计，预测全部安装优化器后提升效率为9.60%，预测仅对遮阴部分安装优化器后提升效率为4.88%。

PVsyst预测数据2023年12月-2024年1月效率分析（预测数据）

2. 同期不同组别的实际发电量对比：

结论

1. 安装优化器可明显提升电站发电量

安装长园飞轮光伏功率优化器后，不但解决了遮阴等问题，还可以通过最大化太阳能电池组件的效率即MPPT技术，提高了其测试组光伏组件发电量。

2. 提升了光伏运维的效率

本次项目按照实际勘察本次方案选取的测试组串，每个组件均安装光伏组件优化器，临近组逆变器做为参照对象。我们引入了光伏智能运维系统，这一系统内置了光伏功率优化器的能力，其可远程监控和管理的功能。通过智能监测系统，管理人员可以随时了解每片光伏组件的状态和性能，从而快速定位问题和故障，以便做出实时决策，确保光伏系统的最佳性能。这有助于降低维护成本，提高系统可靠性。

3. 经济性分析

遮阴组串全部装优化器的经济效益分析

客户电价为0.75元/kWh。按照提升效率8.45%测算，平均每年增长电量518.73 kWh，每年回收约为389.05元人民币，投资回收期为6.04年。回本后共计可收益4653.14元。

遮阴组串部分装优化器的经济效益分析

客户电价为0.75元/kWh。按照提升效率1.67%测算，平均每年增长电量74.55 kWh，每年回收约为55.91元人民币，投资回收期为9.03年。回本后共计可收益909.20元。遮阴组串全装优化器的经济效益更优。

总结建议

长园飞轮的光伏优化器及光伏智能运维系统，为此EPC新项目提供了一种有效利用遮阴组件并实现扩容的解决方案，建议EPC建站客户、投资客户优选长园飞轮优化器，对遮阴组串进行全部安装，这样可以实现发电量效率的极大提升，又实现降低了回收年限。
